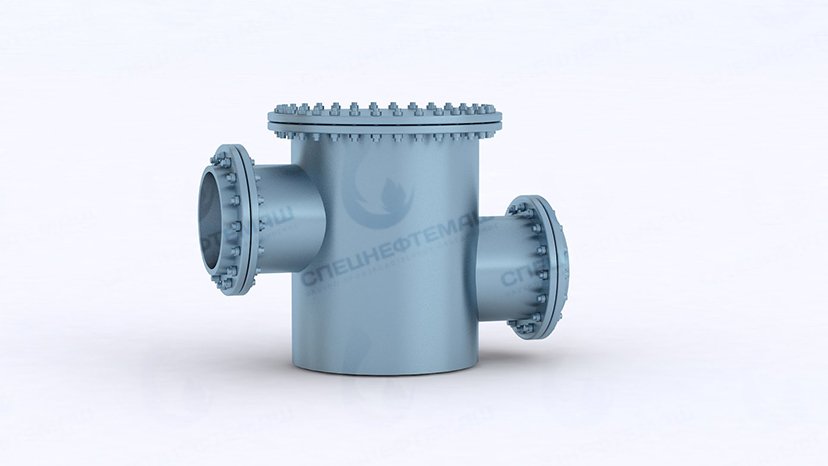

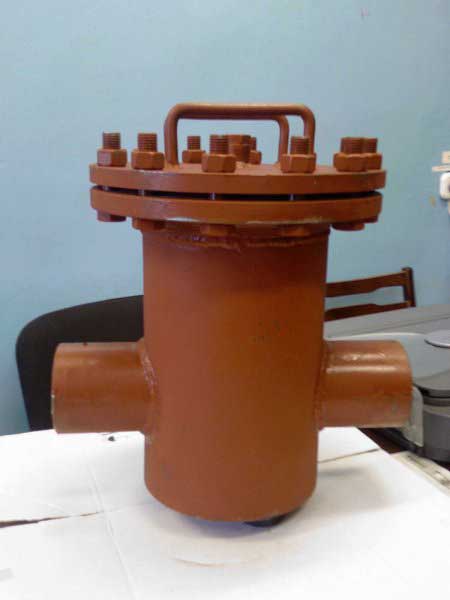

Фильтры сетчатые ФС

Фильтры ФС
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Давление:
до 4,0 МПа
Сейсмичность:
не более 9 баллов
Производитель:
ООО "НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ФС-I
ФС-II
ФС-III
ФС-IV
ФС-V
ФС-VI
ФС-VII
ФС-VIII
ФС-IX



Общее описание:

Фильтры сетчатые типа ФС предназначены для защиты от попадания инородных частиц в ответственные элементы трубопроводных систем: клапаны, форсунки, расходомеры и т.д. Фильтр устанавливается перед защищаемым элементом, улавливает и собирает посторонние частицы, содержащиеся в потоке. Степень очистки потока определяется размером ячеек в сетке фильтрующего элемента.

Фильтры сетчатые изготавливаются согласно ТУ 3615-001-24009276-2015.

Основные типы:

В зависимости от размеров фильтры выпускаются Y-образного и конусного типа.

Рабочая среда

- жидкие и газообразные среды, по отношению к которым материалы фильтра коррозионностойки.

Характеристики фильтров сетчатых ФС

Характеристики фильтров сетчатых ФС

Условный диаметр DN, мм: 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 500; 600.

Условное давление PN, кгс/см2 (МПа): 10 (1,0); 16 (1,6); 25 (2,5); 40 (4,0); 63 (6,3).

Материал корзины фильтра сетчатого: сталь 20, 10Г2, 09Г2С, 12X18H10T, 10Х17Н13М2Т.

Материал сетки фильтрующей: 08Х18Н10Т, 12Х18Н10Т, 12Х18Н9, 10Х17Н13М2Т.

Условное обозначение сетки фильтровой по ГОСТ 3187-76: П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68, П72, П76, П80, П90, П100, П120, П160, П200; С48, С56, С64, С72, С80, С90, С100, С120, С160, С200; СД32, СД40, СД48, СД56, СД64, СД72, СД80, СД120, СД160, СД200.

Материальное исполнение корпуса фильтра

Условное обозначение Материал корпуса фильтра сетчатого

  • С Сталь 20
  • ХЛ Сталь 10Г2, 09Г2С
  • НЖ Сталь 08X18H10T, 10X18H10Т, 12X18H10T
  • НМ Сталь 10Х17Н13М2Т
  • ХМ Сталь 15Х5М

Диапазон температур рабочей среды (в зависимости от материального исполнения корпуса фильтра сетчатого) от минус 60 °С до плюс 450 °С.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Структурная схема условного обозначения фильтра ФС:

ФС-А-Б-В-Г-Д-Е , где:

ФС - фильтр сетчатый;
А - конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI);
Б - условный диаметр DN, мм;
В - условное давление PN, кгс/см2 (МПа);
Г - условное обозначение сетки;
Д - материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.

Пример условного обозначения фильтра сетчатого

Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450 С - Фильтр сетчатый ФС-I-50-40-02-ХЛ-УХЛ(1) Т

Укажите условное обозначение в опросном листе и отправьте менеджерам нашей компании любым удобным способом, чтобы купить сетчатые фильтры с доставкой в Ковров
